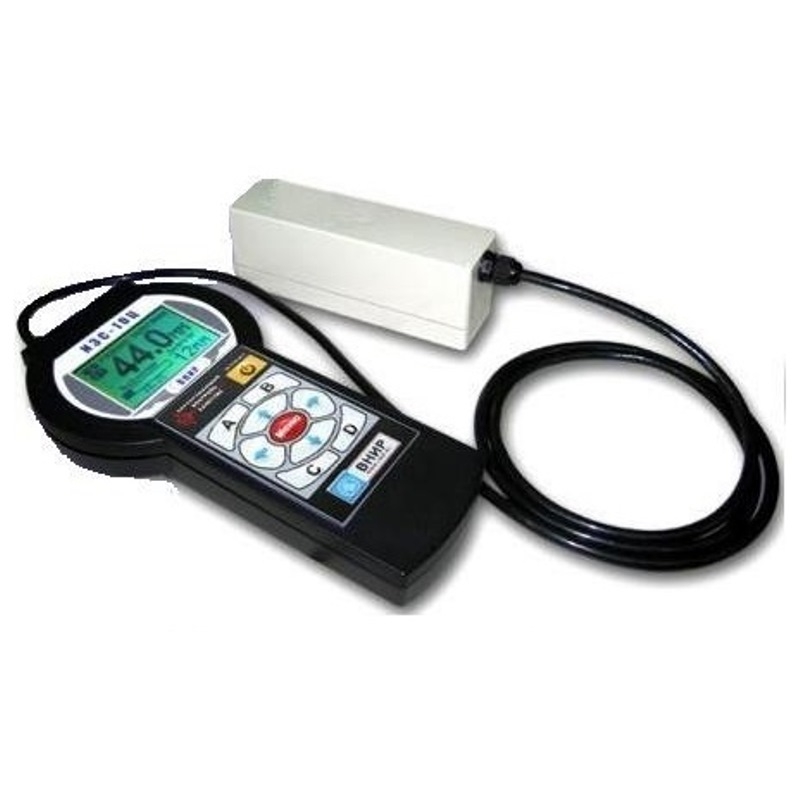

Измеритель защитного слоя бетона ИЗС-10Ц

Прибор предназначен для контроля толщины защитного слоя бетона и расположение арматуры в железобетонных изделиях магнитным методом в соответствии с ГОСТ 22904-93. Прибор ИЗС-10Ц также позволяет определить диаметр арматуры по известной глубине залегания и приближенное определение диаметра и глубины залегания по предполагаемому диаметру . Область применения - контроль толщины защитного слоя бетона и расположения арматуры в железобетонных изделиях и конструкциях на предприятиях, строительных объектах, а также при обследовании эксплуатируемых зданий и сооружений.

Прибор имеет четыре режима работы:

Определение положения оси арматурного стержня.

Определение защитного слоя при известном диаметре.

Определение диаметра арматурного стержня при известной глубине залегания.

Приближенное определение диаметра и глубины залегания по предполагаемому диаметру.

В приборе имеется возможность выбора класса контролируемой арматуры, калибровка на бесконечность

индуктивного датчика. Прибор записывает измеренные параметры с временем, датой, контролируемым

объектом

и режимом в котором производилось измерение в энергонезависимую память на 100 измерений.

Прибор имеет выход на компьютер по последовательному порту для хранения и печати результатов

измерений.

Технические характеристики

Контролируемые диаметры арматуры - 3 ... 40 мм

Диапазон измерения толщины защитного слоя бетона:

при диаметре стержней 3 ... 10 мм - 3 ... 50 мм

при диаметре стержней 12 ... 40мм - 5 ... 100 мм

при диаметре стержней 32 ... 40мм - 5 ... 120 мм

Диапазон определения расположения арматурных стержней:

диаметрами от 3 до 10 мм - до 50 мм

диаметрами от 12 до 28 мм - до 100 мм

диаметрами от 32 до 40 мм - до 120 мм

Погрешность измерения толщины защитного слоя бетона не более

Лг1зс=±(0,05hзс+0,5мм),

где hзс - толщина защитного слоя бетона.

Погрешность определения оси арматурного стержня от действительного расположения арматурного

стержня, для всех диаметров при максимальной глубине залегания - ±10 мм.

Габаритные размеры:

Электронный блок - 250x115x45 мм

Датчик - 180x57x45 мм Масса:

Электронный блок - 0,49 кг.

Датчик - 0,75 кг

Электропитание:

автономное (4 аккумулятора размер AA 1000мАч) / адаптер 220В/12В 500мА максимальный ток потребления 250мА минимальный ток потребления 100мА. время непрерывной работы от аккумуляторов

при максимальном токе - 4часа

при минимальном токе 10 часов

Комплектация:

Электронный блок, датчик, упаковочный кейс, адаптер, контрольный образец, руководство по эксплуатации, кабель связи с компьютером, диск с сервисной программой.
