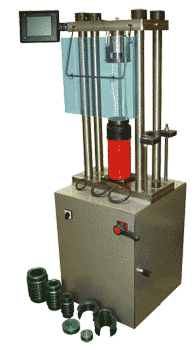

Машина для испытаний асфальтобетонных образцов ИП-1А-500АБ «Универсал»

определения предела прочности асфальтобетонных образцов при сжатии на скорости движения плиты пресса (3,0±0,3) мм/мин по ГОСТ 12801-98;

определение предела прочности асфальтобетонных образцов на растяжение при расколе с заданной постоянной скорости движения плиты пресса (3,0±0,3) или (50±1) мм/мин по ГОСТ 12801-98;

определения предела прочности асфальтобетонных образцов на растяжение при изгибе и показателей деформативности по ГОСТ 12801-98;

определения характеристик сдвигоустойчивости асфальтобетонных образцов (по схеме Маршалла);

извлечения асфальтобетонных образцов гидравлическим выжимным приспособлением;

определения дробимости щебня (гравия) ГОСТ 8269.0-97.

Машина имеет прочную раму увеличенных размеров, обеспечивая тем самым повышенную устойчивость и прочность. Она проста в обслуживании и предназначена для контроля качества материалов при дорожном строительстве. Для измерения величины нагрузки используются современные цифровые блоки с микропроцессорами, обеспечивающие:

- сбор и отображение информации на жидкокристаллическом дисплее с
высоким разрешением;

- обработку и хранение данных результатов испытаний.
Возможность подключение к ПК, обеспечивает расчёт ряда параметров,

ведение базы результатов испытаний и распечатку данных (графика) в виде отчёта или иной удобной для заказчика форме.

Технические характеристики.

Наибольшая предельная нагрузка 550 кН.

Ручная установка поддержания заданной нагрузки (при формовании а/б образцов).

Диапазон устанавливаемых нагрузок поддержания: от 1 до 500 кН.

Диапазоны работы пресса:

от 1 кН до 50 кН ;

от 50 кН до 500 кН.

5. Точность поддержания установленной нагрузки:

в дополнительном диапазоне ±2%;

в основном диапазоне ±1%.

6.Фиксированные скорости перемещения нижней плиты пресса:

50 мм/мин “50 мм/мин” – испытание по ГОСТ 12801-98;

3 мм/мин. “3 мм/мин”– испытание по ГОСТ 12801-98;.

40 мм/мин “Формовка/Извлечение образца”- формование по ГОСТ 12801-98;

Погрешность поддержания скорости перемещения нижней плиты: ± 0,1 мм/мин

Диапазон измерения силы:

в дополнительном диапазоне от 1 кН до 50 кН;

в основном диапазоне от 50 кН до 500 кН.

9. Погрешность измерения силы:

в дополнительном диапазоне ±2%;

в основном диапазоне ±1%.

Ход перемещения подвижной плиты 150 мм.

Диаметр опорных плит 115 мм.

Высота рабочего пространства (расстояние между опорными плитами) 320 мм.

Ширина рабочего пространства 328 мм.

Рекомендуемые условия эксплуатации:

температура воздуха, °С…… +10…+30

относительная влажность, %……..40÷80

15. Параметры питания:

+22

- номинальное напряжение, В …………….220 ;

-11

номинальная частота, Гц ……….……….50±0,1.

потребляемая мощность не более, кВт…1

Полный средний срок службы не менее 10 лет.

Габаритные размеры, мм:

ширина 540;

глубина 550;

высота 1700.

18. Масса кг, не более 450.

Базовая комплектация: машина, микропроцессорный блок управления, проставка 50 мм (4 шт.), приспособление для центрирования форм ЛО-257, комплект форм ЛО-257, приспособление для определение характеристик сдвигоустойчивости асфальтобетонных образцов (по схеме Маршалла); комплект приспособлений для извлечения асфальтобетонных образцов, паспорт, техническое описание, сертификат поверки.
